萬能升降臺銑床是一種通用金屬切削機床。本機床的主軸錐孔可直接或通過附件安裝各種圓柱銑刀、成型銑刀、端面銑刀、角度銑刀等刀具，適用于加工各種零部件的平面、斜面、溝槽、孔等，是機械制造、模具、儀器、儀表、汽車、摩托車等行業的理想加工設備。

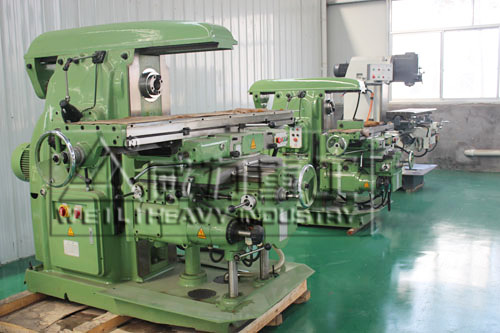

臥式銑床質量穩定，操作方便，性能可靠。臥式銑床可用各種圓柱銑刀、圓片銑刀、角度銑刀、成型銑刀和端面銑刀加工各種平面、斜面、溝槽等。如果使用適當銑床附件，可加工齒輪、凸輪、弧形槽及螺旋面等特殊形狀的零件，配置萬能銑頭、圓工作臺、分度頭等銑床附件，采用鏜刀桿后亦可對中、小零件進行孔加工。加裝立銑頭，可用立銑刀進行切削加工，（立銑頭為特殊附件) 可進一步擴大機床使用范圍。本機床適用于各種機械加工工業。

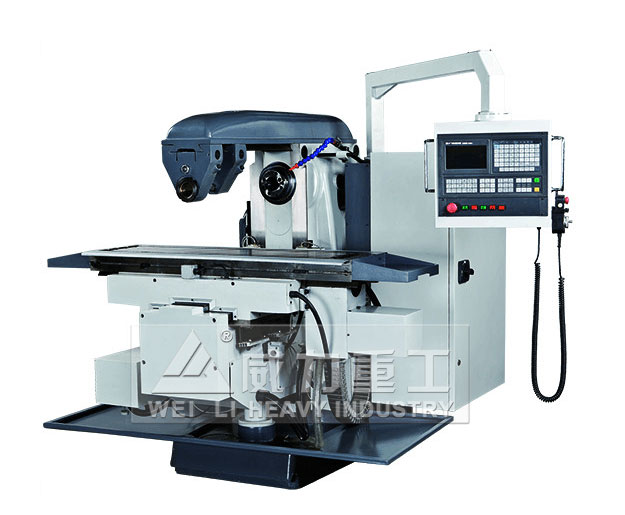

主要技術參數	Units	XK6132	X6132	XK6140	X6140
工作臺面尺寸	mm	1325x320	1325x320	1700x400	1700x400
X軸行程	mm	900	700/600	920	900/880
Y軸行程	mm	290	255/240	350	315/300
Z軸行程	mm	350	320/300	450	350/320
工作臺T型槽	mm	3-18-80	3-18-70	3-18-90	3-18-90
工作臺最大回轉角度	°	±45	±45	±45	±45
主軸轉速	r.p.m	30-1500(18級)	30-1500(18級)	30-1500(18級)	30-1500(18級)
主軸孔錐度	mm	ISO 50(7:24)	ISO 50(7:24)	ISO 50(7:24)	ISO 50(7:24)
主軸孔徑	mm	-	29	-	29
主軸中心至工作臺面距離	mm	20-370	30-350	30-410	30-380
主電機功率	Kw	7.5	7.5	11	11
進給電機功率	Kw	-	1.5	-	3
進給電機轉速	r.p.m	-	1400	-	1430
縱橫向進給電機扭矩(X、Y)	N.m	12	-	12	-
垂向進給電機扭矩	N.m	22	-	22	-
工作臺機動進給(縱向/橫向/垂向)	mm	無級(in finte)	-	無級(in finte)	-
機床重量	Kg	3000	2650/2950	3850	3800
機床外形尺寸	mm	2300x1900x2300	2294x1770x1610	2400x2200x2400	2556x2159x1770

結構

1.床身用來固定和支承銑床各部件。頂面上有供橫梁移動用的水平導軌。前壁有燕尾形的垂直導軌，供升降臺上下移動。內部裝有主電動機，主軸變速機構，主軸，電器設備及潤滑油泵等部件。

2.橫梁橫梁一端裝有吊架，用以支承刀桿,以減少刀桿的彎曲與振動。橫梁可沿床身的水平導軌移動，其伸出長度由刀桿長度來進行調整。

3.主軸是用來安裝刀桿并帶動銑刀旋轉的。主軸是一空心軸，前端有7:24的精密錐孔，其作用是安裝銑刀刀桿錐柄。

4.縱向工作臺縱向工作臺由縱向絲杠帶動在轉臺的導軌上作縱向移動, 以帶動臺面上的工件作縱向進給。臺面上的 T形槽用以安裝夾具或工件。

5.橫向工作臺橫向工作臺位于升降臺上面的水平導軌上，可帶動縱向工作臺一起作橫向進給。

6.轉臺轉臺可將縱向工作臺在水平面內扳轉一定的角度(正、反均為0~45°)，以便銑削螺旋槽等。具有轉臺的臥式銑床稱為臥式萬能銑床。

7.升降臺 升降臺可以帶動整個工作臺沿床身的垂直導軌上下移動, 以調整工件與銑刀的距離和垂直進給。

8.底座底座用以支承床身和升降臺，內盛切削液。

臥式銑床的優點如下：

1、機床剛性好，能承載重負荷切削。

2、臥式銑床的主軸電機功率高，變速范圍廣，充分發揮刀具效能，高速切削。

3、易磨損鑄件采用釩鈦耐磨鑄鐵，重要部位采用優質合金鋼，穩定耐用。

4、機床有完善的潤滑系統。

5、臥式銑床可以根據用戶需求可配置數顯裝置該產品操作方便，性能可靠?？捎酶鞣N圓柱銑刀、圓片銑刀、角度銑刀、成型銑刀和端面銑刀加工各種平面、斜面、溝槽等。
