1、定子過渡曲線

鑒于臥式液壓機定子內表層的曲線由4段圓弧和4段過渡曲線構成，因此泵的動力學性能在挺大層度上受過渡曲線的影響。理想化的過渡曲線不但應讓葉片在槽中滑動時的徑向速度轉變均勻，還應使葉片轉到過渡曲線和圓弧段結點處的加速度變動很小，以降低沖擊和噪音，另外還應使臥式液壓機泵的瞬間流量的脈動最低。

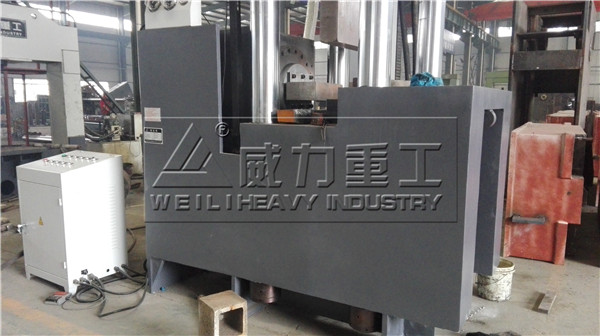

圖片僅供參考，詳情請咨詢18306370979（微信同號）

2、葉片安放角

想要確保臥式液壓機葉片順暢從葉片槽滑出，降低葉片的壓力角，按照過渡曲線的動力學特性，一般都將雙作用葉片泵的葉片槽制作成沿轉動方位往前偏斜1個安放角。當葉片有安放角時，葉片泵就不允許倒轉。

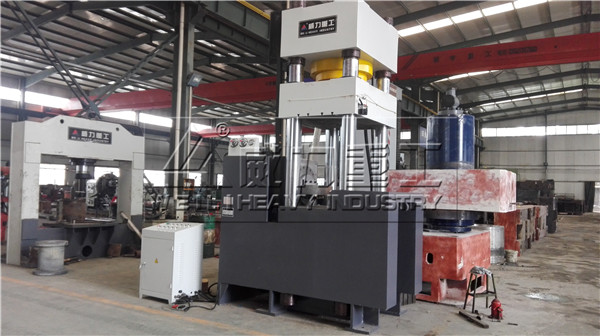

圖片僅供參考，詳情請咨詢18306370979（微信同號）

3、端面間隙的自動補償

想要提升壓力減少將配流盤的外側與排油腔連通，使臥式液壓機配流盤在液壓推配流盤便會更加貼緊轉子。
